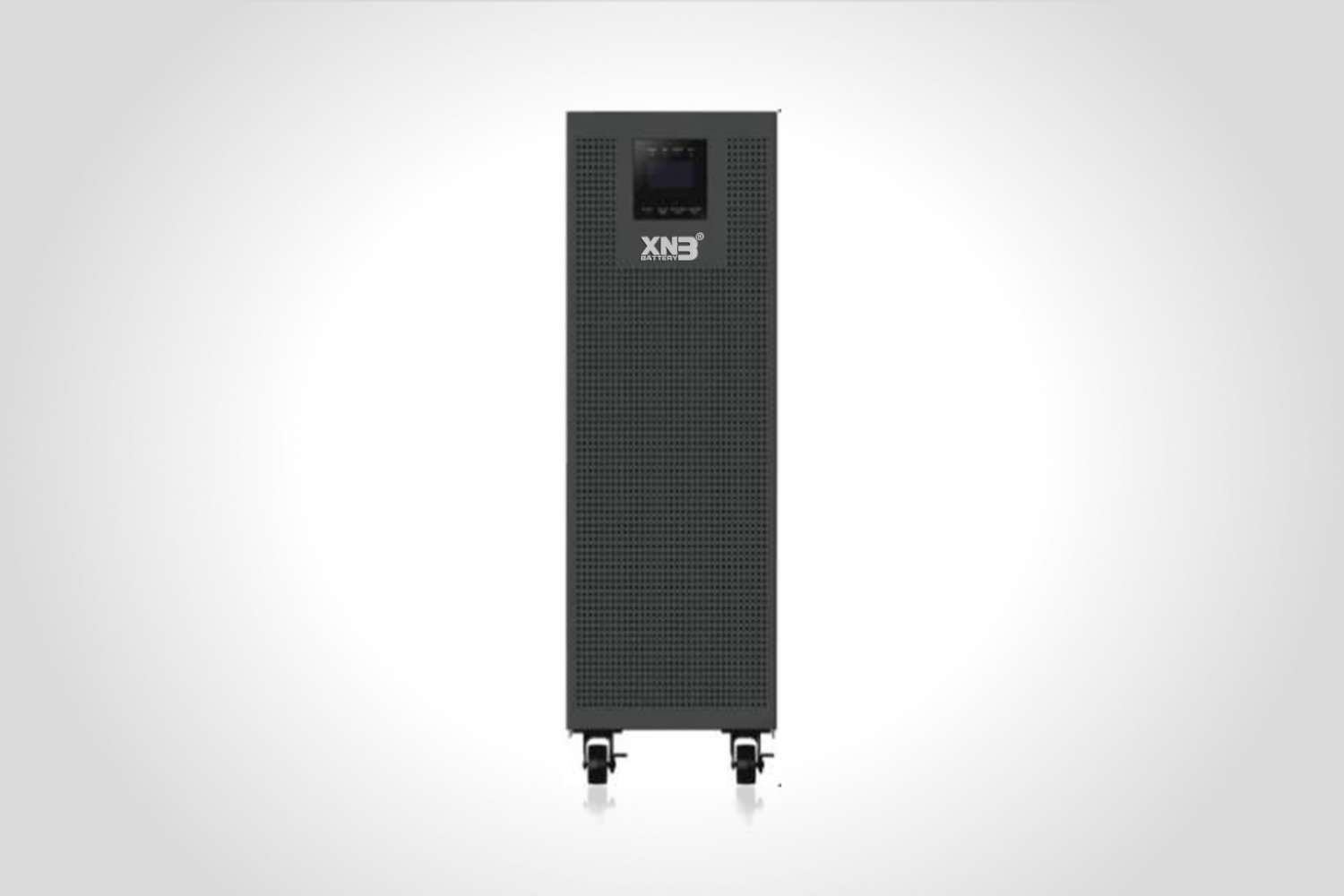

高频EX3C3 10K

高可靠性设计

◆双变换在线式拓扑结构设计,使UPS的输出频率跟踪、锁相、稳压和滤除噪声、不受电网波动干扰。纯净正弦波电源,UPS输出为用户设备提供更为全面和完美的保护。
◆先进的模块化双CPU控制整体运行可靠,稳定性高,保障了UPS安全运行整体效率。
◆CPU控制对电流充电,充电器根据对电池的容量状况,周期性的对电流充电。
◆输入谐波滤器符合美国及欧洲标准,使得UPS降低对市电回馈污染,不影响共享同一市电输入的其他设备。
◆采用先进的功率因数校正PFC技术,不论负载和市电电压如何变化,输入功率因数几乎为1。
◆宽广的交流输入电压范围:380VAC±25%,避免频繁地切换至电池供电,适应于电力环境恶劣的地区。
◆利用高频率滤波同步电路,快速追踪同步频率及功率渐长功能,降低对发电机的要求,容量仅为UPS输入功率的2倍。
◆输入输出设有谐波滤波器,最大限度地降低UPS对电网的谐波干扰。
◆直流启动功能,可在无市电的状态下直接启动UPS,满足用户的应急需求。


完善的整机保护能力
◆具有输出过载保护、输出短路保护,逆变器过温保护、电池欠压预警保护和电池过充电保护等多功能保护于一体,极大地保证了系统运行的稳定性和可靠性。
◆配置手动维护开关,当UPS发生故障时,可无间断地转到旁路工作状态由市电继续向负载供电,使维护工作轻松方便快捷。


界面管理功能
◆LCD液晶显示,可实时记录UPS工作状态、参数信息等,方便用户对UPS的管理。


网路监控管理
◆通过RS232/RS485通讯接口、SNMP网络适配器,配合UPS智能监控软件可与电脑进行通讯,UPS的各种参数一目了然地显示在通讯界面上。


可选智能化电池监控模块
◆可对单体电池进行检测,具有过压、欠压和差压报警功能,如有电池故障并在屏幕上显示出来,通知管理员。


高环境适应能力
◆电路板放置在完全封闭的空间里,并做“三防”涂覆处理,更适合隧道、广场恶劣环境。


技术参数

型号

EX 3C3 10K

容量*

10000VA / 9000W

输入

电压范围

最低转换电压

50% 负载时,110 VAC (Ph-N)± 3 %; 100% 负载时,176 VAC (Ph-N)± 3 %

最低复原电压

最低转换电压+ 10V

最高转换电压

50% 负载时,300 VAC(L-N) ± 3; 100% 负载时,276 VAC(L-N) ± 3 %

最高复原电压

最高转换电压- 10V

频率范围

46Hz ~ 54 Hz @ 50Hz 系统

56Hz ~ 64 Hz @ 60Hz 系统

相位

三相接地式

功率因数

100%负载时≧ 0.99

输出

相位

三相接地式

输出电压

3 x 360*/380/400/415/VAC (3Ph+N)

AC 电压范围

± 1%

频率范围 (同步范围)

46Hz ~ 54 Hz @ 50Hz 系统

56Hz ~ 64 Hz @ 60Hz 系统

频率范围 (电池模式)

50 Hz ± 0.1 Hz 或 60Hz ± 0.1 Hz

过载

AC模式

100%~110%: 10 分钟

110%~130%: 1 分钟

>130% : 1 秒钟

电池模式

100%~110%: 30 秒钟

110%~130%: 10 秒钟

>130% : 1 秒钟

电流峰值比

3:1 最大值

谐波失真

≦ 2 % @ 100% 线性负载

≦ 5 % @ 100% 非线性负载

切换时间

在线←→电池

0 毫秒

变频←→旁路

0 ms (当相位锁定失败的时候,变频器转入旁路会发生小于 4 毫秒的中断)

变频←→ECO

<10 毫秒

效率

AC 模式

> 90.5%

电池模式

> 87%

电池

标准型

型号

12 V / 9 Ah

数目

16

充电时间

9 小时达到 90%的容量

充电电流(最大值)

1.0 A ± 10%

充电电压

218 VDC ± 1%

长延机

型号

依用途而异

数目

16, 18 - 20

充电电流(最大值)

4.0 A ± 10%

充电电压

13.65 VDC * 电池节数 ± 1%

物理性能

尺寸, 深 X 宽 X 高(mm)

592X250X576

净重 (kgs)

38

环境条件

操作温度

0 ~ 40°C (当温度大于 25°C,电池的寿命会缩减)

操作湿度

<95 % 且无结露情形

操作海拔高度*

<1000m

噪音

小于 60dB @ 1 Meter

管理

智能型 RS-232 或 USB

支援 Windows® 2000/2003/XP/Vista/2008, Windows® 7, Linux 和 MAC

选配 SNMP

支持由 SNMP 管理员和网络浏览器进行电力管理
