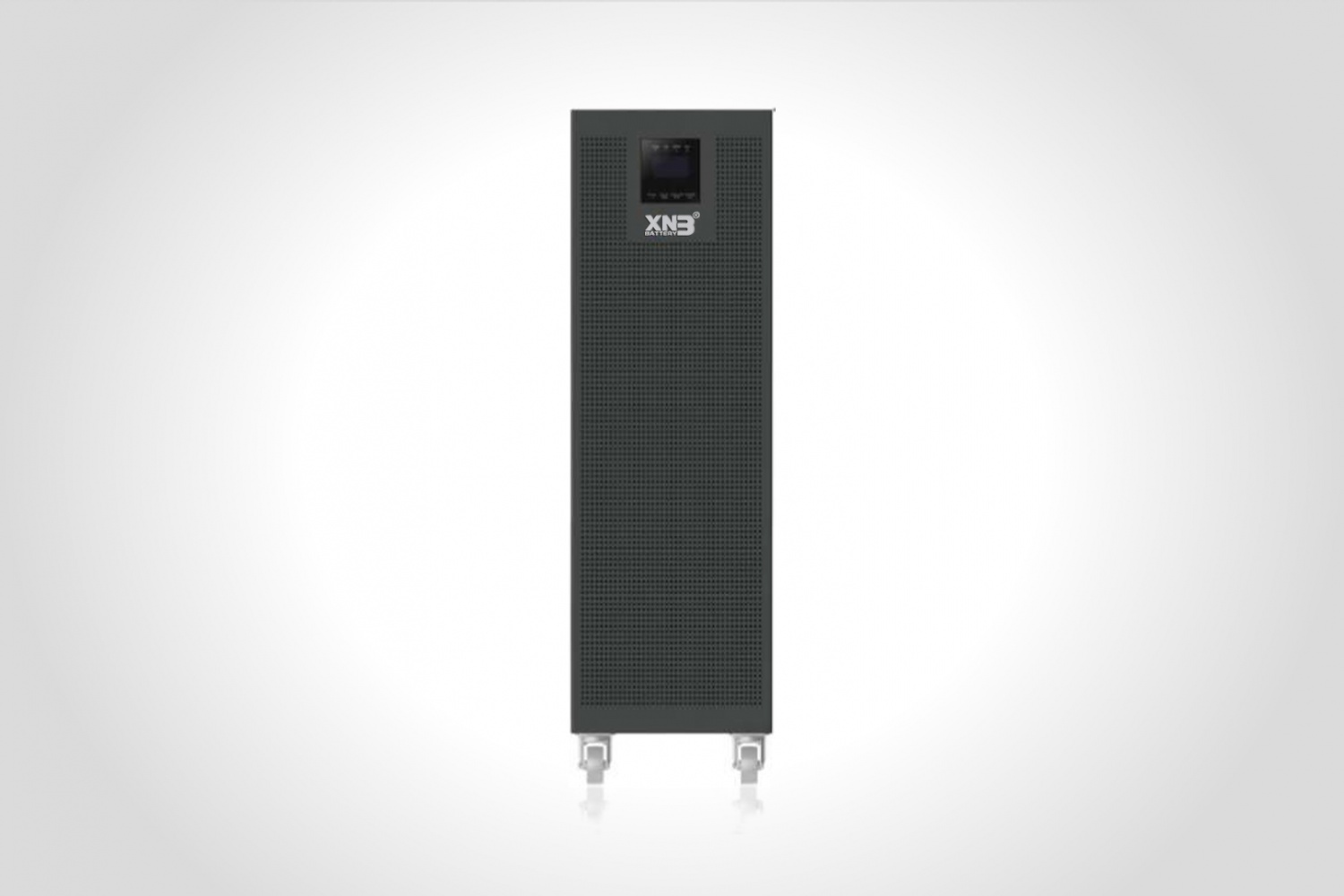

高频EX3C3 30K

高可靠性设计

◆双变换在线式拓扑结构设计,使UPS的输出频率跟踪、锁相、稳压和滤除噪声、不受电网波动干扰。纯净正弦波电源,UPS输出为用户设备提供更为全面和完美的保护。
◆先进的模块化双CPU控制整体运行可靠,稳定性高,保障了UPS安全运行整体效率。
◆CPU控制对电流充电,充电器根据对电池的容量状况,周期性的对电流充电。
◆输入谐波滤器符合美国及欧洲标准,使得UPS降低对市电回馈污染,不影响共享同一市电输入的其他设备。
◆采用先进的功率因数校正PFC技术,不论负载和市电电压如何变化,输入功率因数几乎为1。
◆宽广的交流输入电压范围:380VAC±25%,避免频繁地切换至电池供电,适应于电力环境恶劣的地区。
◆利用高频率滤波同步电路,快速追踪同步频率及功率渐长功能,降低对发电机的要求,容量仅为UPS输入功率的2倍。
◆输入输出设有谐波滤波器,最大限度地降低UPS对电网的谐波干扰。
◆直流启动功能,可在无市电的状态下直接启动UPS,满足用户的应急需求。


完善的整机保护能力
◆具有输出过载保护、输出短路保护,逆变器过温保护、电池欠压预警保护和电池过充电保护等多功能保护于一体,极大地保证了系统运行的稳定性和可靠性。
◆配置手动维护开关,当UPS发生故障时,可无间断地转到旁路工作状态由市电继续向负载供电,使维护工作轻松方便快捷。


界面管理功能
◆LCD液晶显示,可实时记录UPS工作状态、参数信息等,方便用户对UPS的管理。


网路监控管理
◆通过RS232/RS485通讯接口、SNMP网络适配器,配合UPS智能监控软件可与电脑进行通讯,UPS的各种参数一目了然地显示在通讯界面上。


可选智能化电池监控模块
◆可对单体电池进行检测,具有过压、欠压和差压报警功能,如有电池故障并在屏幕上显示出来,通知管理员。


高环境适应能力
◆电路板放置在完全封闭的空间里,并做“三防”涂覆处理,更适合隧道、广场恶劣环境。


技术参数

型号

EX 3C3 30K

容量

20KVA/27KW

输入

额定电压

3×380VAC/400VAC(3相+N线)

电压范围

285VAC~475VAC

频率范围

50/60Hz±10%

输出

输出电压

3×380VAC/400VAC(3相+N线)

电压稳定性

稳态:±1%典型值

瞬态:±5%典型值(负载变化100-0-100%)

频率同步范围

50/60Hz同步±1%

市电丢失±0.1Hz

频率跟踪速率

±1Hz/S

输出波形

正弦波

总谐波(THDv)

﹤2%(线性负载)

﹤5%(非线性负载)

相位不平衡度

120±1%(平衡负载)

120±2%(50%不平衡负载)

动态调整时间

<60ms恢复至额定值90%

过载能力

110%~150%可运行10min~1min;150%~>160%可运行1min~200ms;>160%可运行200ms

峰值因素

3:1

负载功率因素范围

不平衡输出电压@100%

不平衡负载

<1%

保护或限制

极重过载;短路;电压有限制限制;冲击电流;峰值电压限制

整机效率

在线模式

94%

电池模式

93.5%

旁路

类型

静态开关

电压

3×380VAC/400VAC(3相+N线)

频率

50/60Hz

控制方式

微处理器

逆变到旁路切换时间

同步模式:0ms,非同步模式:10ms

过载能力

150%~180% 1h~30s;180%~>200% 30s~200ms;200ms for>200%

切换到旁路

过载160%:立即切换

切回逆变

报警清除后自动切换

维修旁路

类型

不间断

电压

3×400V(3相+N线)

频率

50/60Hz

电池&充电

电池节数(12V)

32-40(可调)

充电方式

可选:恒压充电/恒流充电

充电电流

默认10A,最大40A

电池类型

密封铅酸电池

结构参数

尺寸,长×宽×高(mm)

815×300×1010

重量(Kgs)

61


高频EX3C3 30K
